商品詳細
商品仕様
| 品番 | GC00-16059 / GC00-16066 / GC00-16067 / GC00-16068 | ケース・トレイ色 | 黒 |
|---|---|---|---|
| クリアランス（mm） | 2.0 | 入数 | 10個 |
| 出荷までの日数 | 通常1～2日以内 | ||
| 品番 | ゲル | メッシュ数 | ゲル表面抵抗値（Ω） |
|---|---|---|---|
| GC00-16059 | VS9 | 200 | 10⁸ |
| GC00-16066 | VS9 | 34 | 10⁸ |
| GC00-16067 | VS8 | 200 | 10⁸ |
| GC00-16068 | VS8 | 34 | 10⁸ |
- トレイやケースは積み重ねが可能です。
- 可塑剤は含まれていません。
- Vタイプ用のバキューム装置もございます。
用途
- シリコーンの転写を避けたい場合の精密部品の保管、搬送容器として
- 振動を気にする場面での精密部品の保管、搬送容器として
- 精密部品の梱包材として
- 真空装置を用いた部品のピッキングに
特徴
POINT

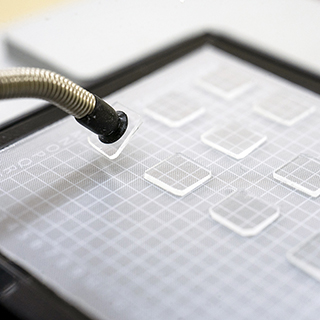

【1】 真空引き時は簡単に部品をピックアップ可能！
搬送時は部品をしっかり固定し、真空引き時は簡単に部品をピックアップできます。
【2】 粘着力の経時変化が少ない！
粘着力の経時変化が少なく、ピックアップの軽さを保ちます。

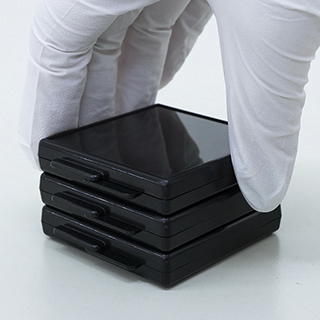

【3】 トレイやケースの積み重ねが可能！
ケース・トレイともに積み重ねたまま保持・搬送・保管できます。
特性
※デバイスにガラス板0.5mm厚（接触寸法10×8mm）を使用。
※測定値は参考値であり、保証値ではありません。
ご使用方法

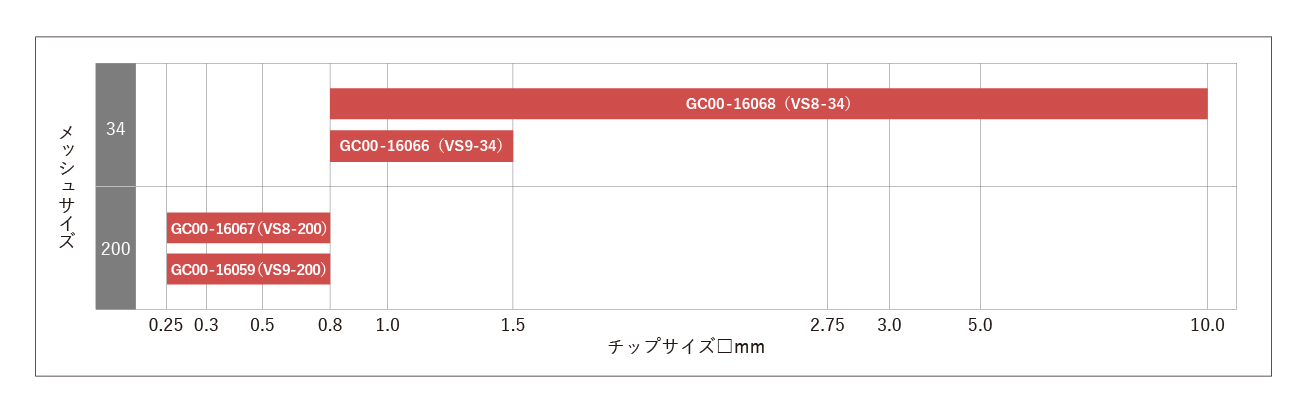

選定方法
ウレタンゲルシートとメッシュサイズの組み合わせでチップサイズに合ったゲルベースを選択してください。
・メッシュサイズ：＃34 /＃200（メッシュサイズは1インチ四方あたり＃の本数のメッシュ糸が組まれています）
・ウレタンゲルシート：VS8 / VS9（シリコーン不使用ポリウレタン樹脂のシートです）
※試験に使用したチップはSiウエハです。厚み（□1.0：0.3mm、□5.0・10.0：0.1mm、それ以外は0.2mm）
※選定内容は、保持力（1m落下時にズレなし）、ピックアップ（チップを取り外す際に抵抗なく作業が可能）2点に合格したものとする。
※ピックアップは、600～700mmHgまで真空にした際の結果です。
※チップの素材や表面状態により上記図に当てはまらない場合もございます。
※上記内容は商品の品質向上のため、予告なく変更することがございます。
使用方法
 |

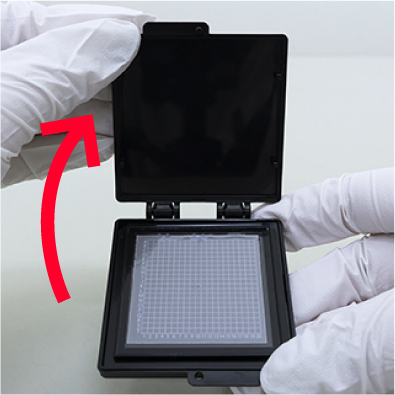

①ケースの蓋を開きます。 |
 |

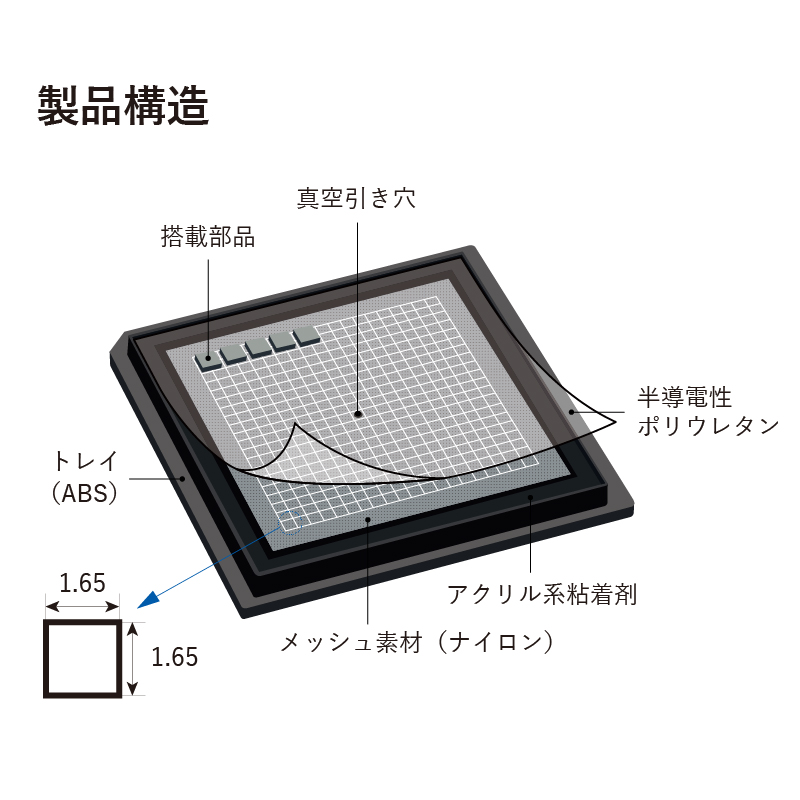

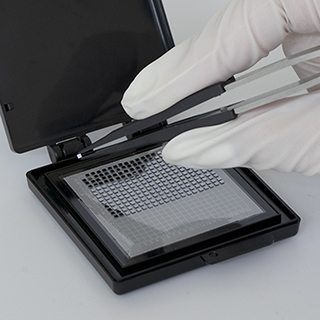

②ピンセット等でトレイのマス目の中に部品をのせます。1マスの大きさは1.65×1.65mmです。 |
 |
③蓋を閉じたら保管、または搬送します。ケースは積み重ねることができ、スペースを取りません。 |
 |
④ピックアップなどの作業時はバキューム装置を使用することで、表面のウレタンゲルシートがメッシュ状になります。 |
